液壓油缸出現故障時，怎樣快速進行故障診斷？
2023-04-09 15:27:08

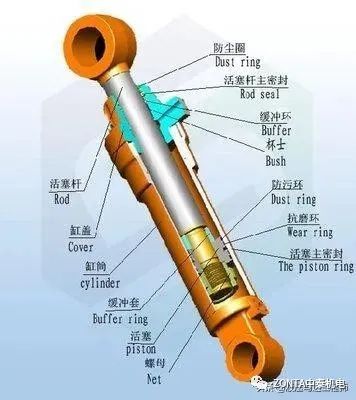

液壓油缸是液壓系統中將液壓能轉換為機械能的執行元件。其故障可基本歸納為液壓油缸誤動作、無力推動負載以及活塞滑移或爬行等。由于液壓缸出現故障而導致設備停機的現象屢見不鮮，因此，應重視液壓油缸的故障診斷與使用維護工作。
故障診斷及處理
1、誤動作或動作失靈
原因和處理方法有以下幾種：
(1)閥芯卡住或閥孔堵塞。當流量閥或方向閥閥芯卡住或閥孔堵塞時，液壓缸易發生誤動作或動作失靈。此時應檢查油液的污染情況；檢查臟物或膠質沉淀物是否卡住閥芯或堵塞閥孔；檢查閥體的磨損情況，清洗、更換系統過濾器，清洗油箱，更換液壓介質。
(2)活塞桿與缸筒卡住或液壓缸堵塞。此時無論如何操縱，液壓缸都不動作或動作甚微。這時應檢查活塞及活塞桿密封是否太緊，是否進入臟物及膠質沉淀物：活塞桿與缸筒的軸心線是否對中，易損件和密封件是否失效，所帶負荷是否太大。
(3)液壓系統控制壓力太低。控制管路中節流阻力可能過大，流量閥調節不當，控制壓力不合適，壓力源受到干擾。此時應檢查控制壓力源，保證壓力調節到系統的規定值。
(4)液壓系統中進入空氣。主要是因為系統中有泄漏發生。此時應檢查液壓油箱的液位，液壓泵吸油側的密封件和管接頭，吸油粗濾器是否太臟。若如此，應補充液壓油，處理密封及管接頭，清洗或更換粗濾芯。
(5)液壓缸初始動作緩慢。在溫度較低的情況下，液壓油黏度大，流動性差，導致液壓缸動作緩慢。改善方法是，更換黏溫性能較好的液壓油，在低溫下可借助加熱器或用機器自身加熱以提升啟動時的油溫，系統正常工作油溫應保持在40℃左右。
2、工作時不能驅動負載
其原因是：
(1)液壓缸內部泄漏。液壓缸內部泄漏包括液壓缸體密封、活塞桿與密封蓋密封及活塞密封均磨損過量等引起的泄漏。
活塞桿與密封蓋密封泄漏的原因是，密封件折皺、擠壓、撕裂、磨損、老化、變質、變形等，此時應更換新的密封件。
活塞密封過量磨損的主要原因是速度控制閥調節不當，造成過高的背壓以及密封件安裝不當或液壓油污染。其次是裝配時有異物進入及密封材料質量不好。其后果是動作緩慢、無力，嚴重時還會造成活塞及缸筒的損壞，出現“拉缸”現象。處理方法是調整速度控制閥，對照安裝說明應做必要的操作和改進。
(2)液壓回路泄漏。包括閥及液壓管路的泄漏。檢修方法是通過操縱換向閥檢查并消除液壓連接管路的泄漏。
(3)液壓油經溢流閥旁通回油箱。若溢流閥進入臟物卡住閥芯，使溢流閥常開，液壓油會經溢流閥旁通直接流回油箱，導致液壓缸沒油進入。若負載過大，溢流閥的調節壓力雖已達到最大額定值，但液壓缸仍得不到連續動作所需的推力而不動作。若調節壓力較低，則因壓力不足達不到仍載所需的椎力，表現為推力不夠。此時應檢查并調整溢流閥。
3、液壓缸活塞滑移
主要原因如下：
(1)液壓缸內部澀滯。液壓缸內部零件裝配不當、零件變形、磨損或形位公差超限，動作阻力過大，使液壓缸活塞速度隨著行程位置的不同而變化，出現滑移或爬行。原因大多是由于零件裝配質量差，表面有傷痕或燒結產生的鐵屑，使阻力增大，速度下降。例如：活塞與活塞桿不同心或活塞桿彎曲，液壓缸或活塞桿對導軌安裝位置偏移，密封環裝得過緊或過松等。解決方法是重新修理或調整，更換損傷的零件及清除鐵屑。
(2)潤滑不良或液壓缸孔徑加工超差。因為活塞與缸筒、導軌與活塞桿等均有相對運動，如果潤滑不良或液壓缸孔徑超差，就會加劇磨損，使缸筒中心線直線性降低。這樣，活塞在液壓缸內工作時，摩擦阻力會時大時小，產生滑移或爬行。排除辦法是先修磨液壓缸，再按配合要求配制活塞，修磨活塞桿，配置導向套。
(3)液壓泵或液壓缸進入空氣。空氣壓縮或膨脹會造成活塞滑移或爬行。排除措施是檢查液壓泵，設置專門的排氣裝置，快速操作全行程往返數次排氣。
(4)密封件質量與滑移或爬行有直接關系。O形密封圈在低壓下使用時，與U形密封圈比較，由于面壓較高、動靜摩擦阻力之差較大，容易產生滑移或爬行；U型密封圈的面壓隨著壓力的提高而增大，雖然密封效果也相應提高，但動靜摩擦阻力之差也變大，內壓增加，影響橡膠彈性，由于唇緣的接觸阻力增大，密封圈將會傾翻及唇緣伸長，也容易引起滑移或爬行，為防止其傾翻可采用支承環保持其穩定。
4、液壓缸缸體內孔表面劃傷
不良后果及快速修復方法：
(1) 劃傷溝槽擠出的材料屑沫會嵌入密封件，運行時在損壞密封件工作部位的同時，可能造成新的劃傷區域痕路。
(2)惡化缸筒內壁的表面粗糙度，增大摩擦力，易產生爬行現象。
(3)加重液壓缸的內泄漏，使液壓缸工作效率降低。引起缸體內孔表面劃傷的主要原因如下。
